是德示波器測電流

發布日期:2023-11-09 11:16:08         瀏覽數:

  是德示波器是一種廣泛用于電子電路測試和測量的儀器,它可以用來測量電壓、頻率、波形和信號特性。然而,當我們需要測量電流時,通常需要借助外部元件或傳感器來完成任務。在本文中,我們將探討是德示波器如何測量電流,以及使用是德示波器測電流的方法和注意事項。

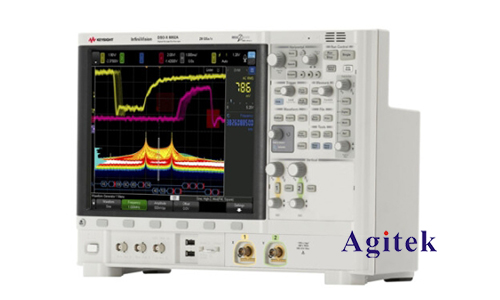

是德示波器測電流(圖1)

  電流測量是電子工程中常見的任務之一,通常需要準確測量電路中的電流以確保其正常運行。是德示波器是一種非常有用的工具,可以幫助工程師和技術人員進行電流測量,但要測量電流,我們需要了解一些基本的概念。

  首先,我們需要知道電流是如何定義的。電流是電子的流動,通常以安培(A)為單位表示。在電路中,電流可以通過導線、電阻、電感和電容流動,這取決于電路的設計和元件。要測量電流,我們可以使用是德示波器和外部電流傳感器。

  外部電流傳感器是一種將電流轉化為電壓信號的設備。常見的電流傳感器類型包括電流互感器(current transformers)和霍爾效應傳感器(Hall effect sensors)。這些傳感器將電流轉化為與電流成正比的電壓信號,然后我們可以使用是德示波器來測量這些電壓信號。

  是德示波器測量電流的基本原理是將電流傳感器輸出的電壓信號連接到是德示波器的輸入通道。然后,是德示波器會顯示電流信號的波形和特性。要測量電流的大小,我們需要知道電流傳感器的靈敏度,這是電流和電壓之間的比例關系。通常,電流傳感器的靈敏度以每安培對應的伏特?cái)?shù)表示。例如,如果電流傳感器的靈敏度是10mV/A,那么1安培的電流將產生10毫伏的電壓信號。

  在是德示波器上測量電流時,有一些重要的注意事項和技巧:

  1.選擇合適的電流傳感器:不同的電流傳感器適用于不同的電流范圍和應用。確保選擇一個適合你測量需求的傳感器。

  2.校準傳感器:在使用電流傳感器之前,進行校準以確保測量的準確性。校準通常涉及應用已知電流并記錄傳感器輸出的電壓。

  3.設置是德示波器:將是德示波器的輸入通道配置為測量電流的電壓信號。確保選擇適當?shù)牧砍毯筒蓸勇室圆东@所需的波形細節。

  4.觀察波形:是德示波器將顯示電流信號的波形,你可以觀察電流的變化和特性。這對于分析電路中的問題非常有幫助。

  5.記錄數據:如果需要,可以使用是德示波器記錄電流波形數據,以便后續分析和報告。

  6.調整電路:根據是德示波器測量的結果,可以調整電路以滿足特定要求,例如降低功耗或提高性能。

是德示波器測電流(圖2)

  是德示波器是一種強大的工具,可以用于測量電流,但在測量電流時需要小心謹慎。正確選擇傳感器、校準設備、適當配置是德示波器并記錄數據,都是確保測量準確性的關鍵步驟。通過使用是德示波器測量電流,工程師和技術人員可以更好地理解電路的性能,并解決可能出現的問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
