頻譜分析儀的五種帶寬介紹

發布日期:2023-08-21 14:15:49         瀏覽數:

  頻譜分析儀無論在選型還是在使用中,都有各種帶寬選擇,比如頻譜儀測量帶寬,分辨率帶寬,分析帶寬等,本篇文章介紹一下各種帶寬的含義和作用。

  首先常說的頻譜儀帶寬,就是頻譜分析儀的頻率測量范圍,表示信號頻率范圍內才能被譜分析儀測到。

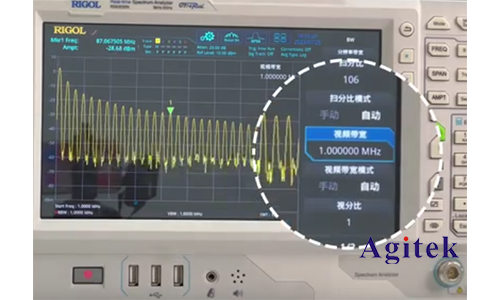

頻譜分析儀的五種帶寬介紹(圖1)

  第二種經常說的就是實時頻譜儀的帶寬,儀器上標注的帶寬一般是掃頻是頻譜儀的帶寬,雖然實時頻譜儀的測量范圍和掃頻式的相同,但是實時頻譜儀的掃描寬度很小,能一次性在屏幕上顯示的頻率范圍比較小。

  第三種分辨率帶寬,它的本質是帶通濾波器,作用是區分頻率相近的信號峰值。比如一個10MHz的方波信號,它是由10MHhz正弦波和它的奇次諧波疊加而成,在頻譜儀上可以清楚的觀察到各個諧波分量,但是如果頻譜儀分辨率帶寬比較大的話,諧波就會混疊,產生失真,無法分辨出這個信號真正的頻譜圖。當分辨率帶寬RBW小于10MHz的時候,可以分辨出信號的諧波參數。

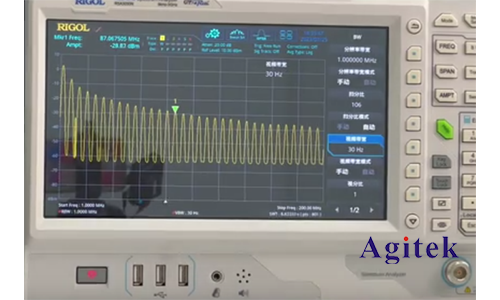

頻譜分析儀的五種帶寬介紹(圖2)

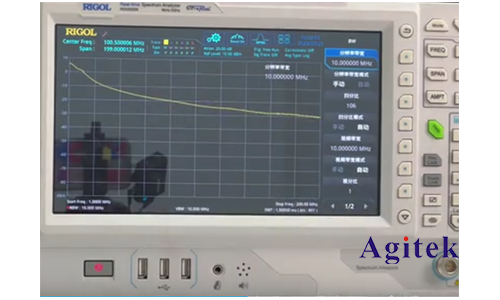

頻譜分析儀的五種帶寬介紹(圖3)

  第四種,是視頻帶寬,它的作用是底噪基線做一個平滑濾波,從而減小噪聲,所以在測試微弱信號的時候,視頻帶寬設置的越小,越能準確測到這個信號。

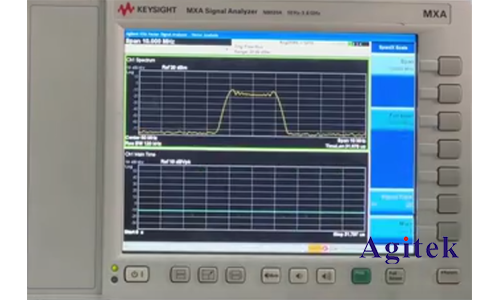

頻譜分析儀的五種帶寬介紹(圖4)

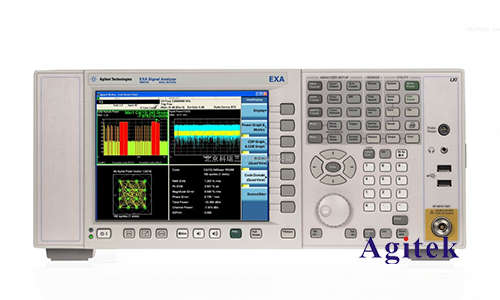

頻譜分析儀的五種帶寬介紹(圖5)

  第五種帶寬,就是分析帶寬,也叫實時分析帶寬。帶矢量信號分析的頻譜儀才有這個參數,它的作用是在測試寬帶信號時使用,這個寬帶信號的帶寬小于頻譜儀的實時帶寬。比如數字調制信號,信號的載波頻率是1GHz,基帶寬度是10MHz,那么頻譜儀的頻率測試范圍大于1GHz,分析帶寬大于10MHz,就可以在屏幕上完整的顯示這個信號。

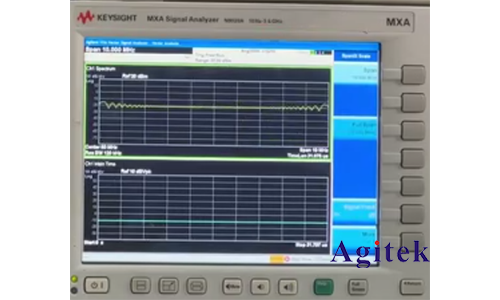

頻譜分析儀的五種帶寬介紹(圖6)

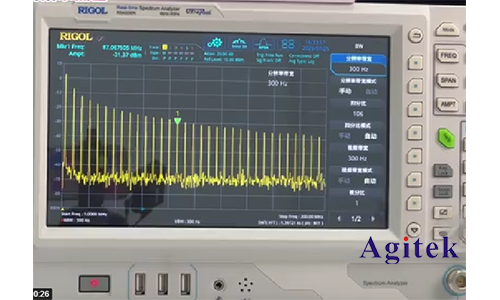

頻譜分析儀的五種帶寬介紹(圖7)
