儀器的接口有哪些

發布日期:2023-07-31 11:45:08         瀏覽數:

  儀器上除了信號接口還有哪些接口呢。

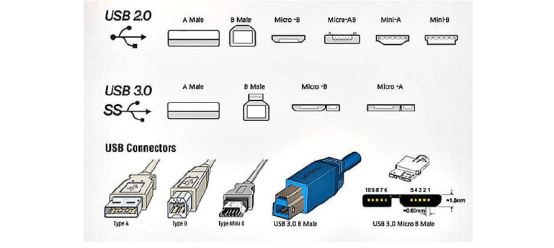

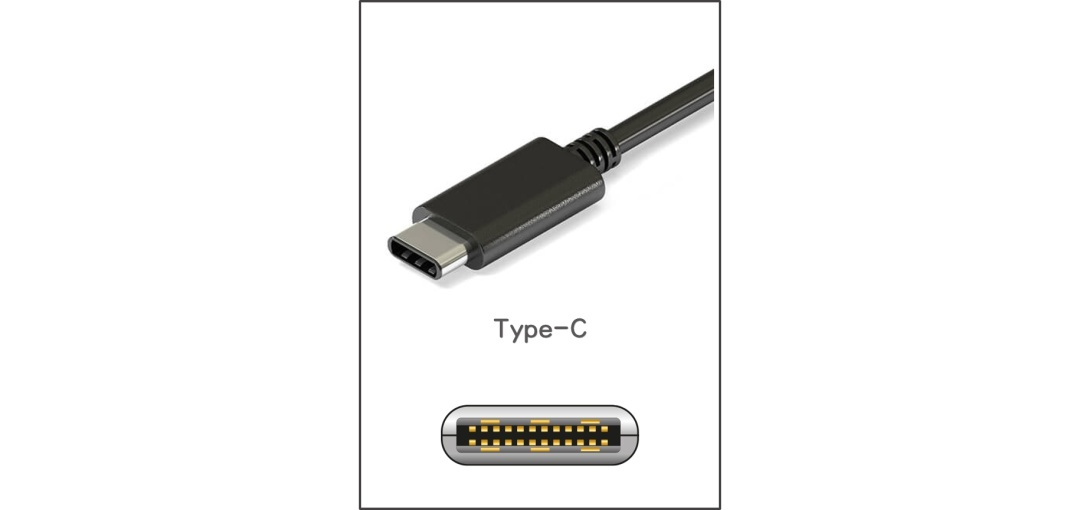

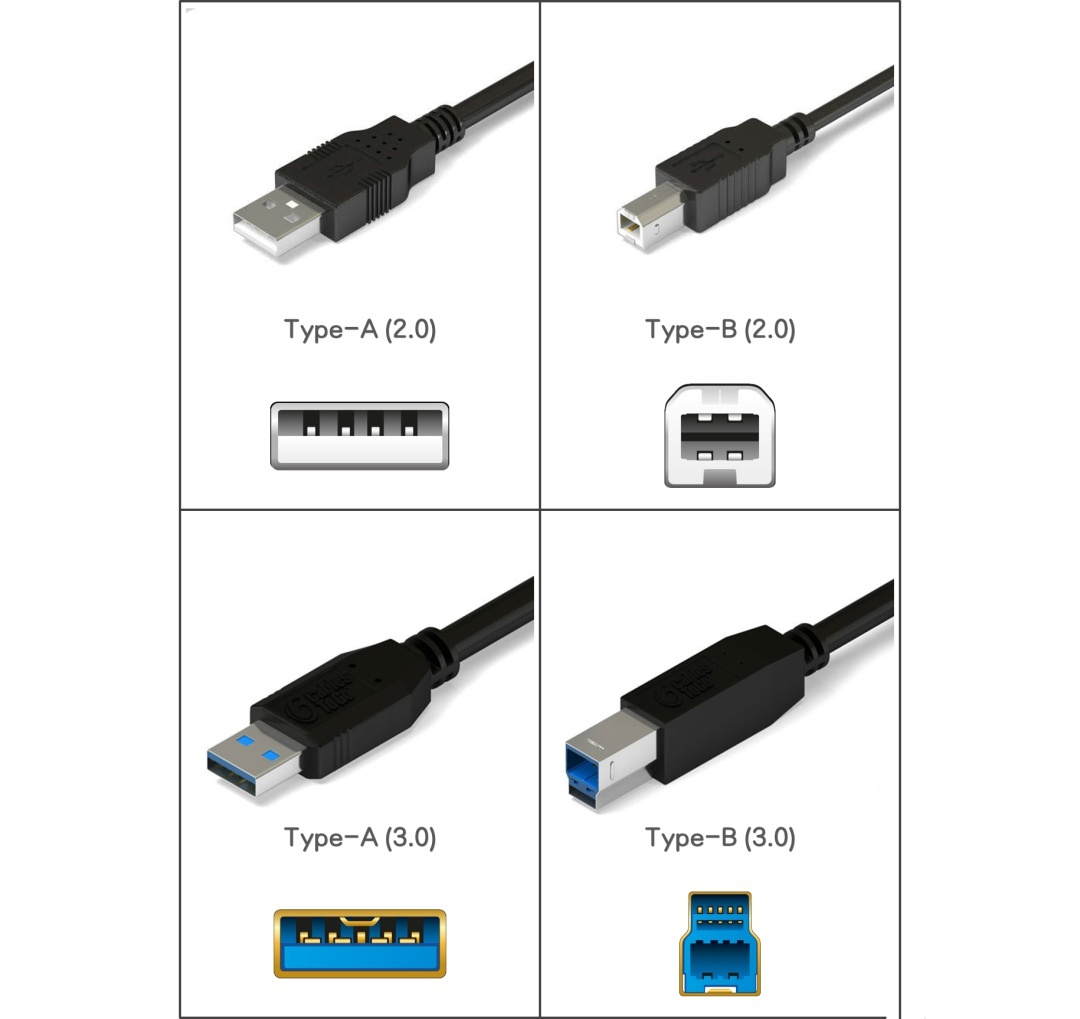

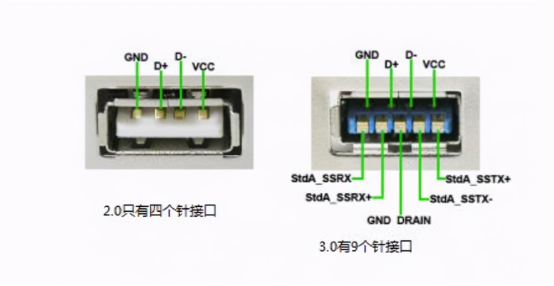

  儀器上常見的最常見的接口,USB接口,USB有三類,USB Device,USB Host和TYPE-C,USB HOST是大家比較熟悉的,就是這種接口,可以插U盤,鼠標或者鍵盤。分為USB2.0和USB3.0,USB2.0從外觀上看,里面有4個針腳,USB3.0有9個針腳。接口旁邊USB2.0有一個S標志,USB3.0兩個S標志,意味著super speed,它的信號傳輸速率更快一般是USB2.0的2到3倍。USB Device就是這種方口的形狀,主要是用于和電腦的通信,它也分為2.0和3.0,3.0在外觀上和2.0有很大的區別,可以直接區分。用這種USB測試線,一邊是USB device一邊是USB host,將儀器和電腦連接,儀器的信息就可以傳輸給電腦,傳輸之前電腦一定要先安裝好驅動。還有這種TYPE-C,現在電腦和手機應用比較多,也是USB接口的一種,其實我們也把USB host稱之為Type-A.USB device稱之為Type-B。

儀器的接口有哪些(圖1)

儀器的接口有哪些(圖2)

儀器的接口有哪些(圖3)

儀器的接口有哪些(圖4)

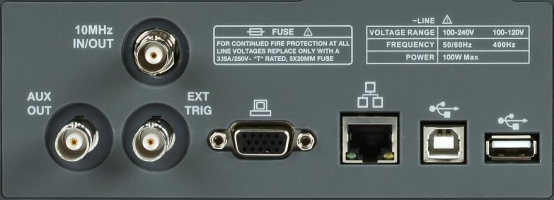

  網口,和電腦的網口是一樣的,也是作為和電腦程控用的,將儀器和電腦置于同一個局域網段內,就可以實現通信。

儀器的接口有哪些(圖5)

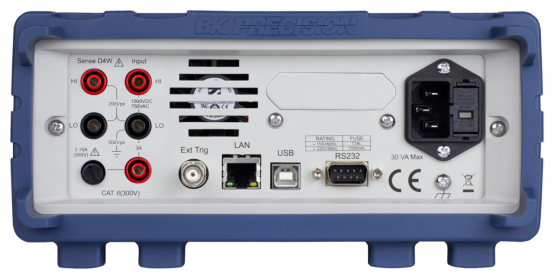

  RS232接口,也叫串口,是九針或九孔的,如果儀器是九針的,那么測試線就必須配九孔的,反之亦然。和電腦通信的話,可以用這種USB-RS232的線。但是要注意電腦必須安裝驅動才實現通信。

儀器的接口有哪些(圖6)

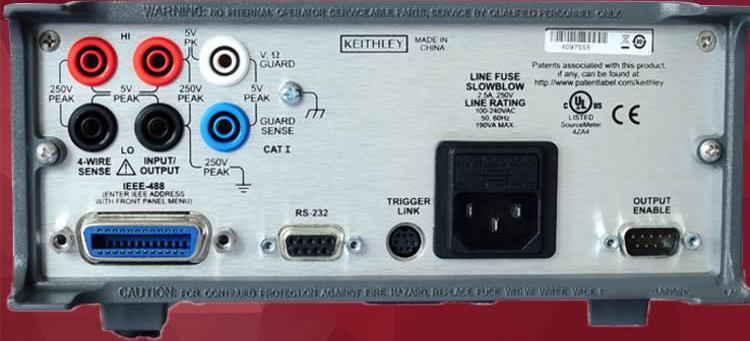

  這種是GPIB接口,和電腦通信的話需要配一個USB-GPIB或者USB-IEEE488的測試板卡。這種方法電腦也是要裝驅動的。

儀器的接口有哪些(圖7)

  儀器和電腦的通信一般是這四種方式,當然不可能每臺儀器四種接口都有,我們需要根據儀器上的接口去選擇程控方式。

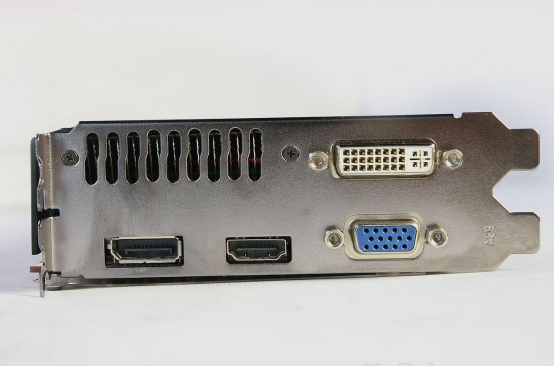

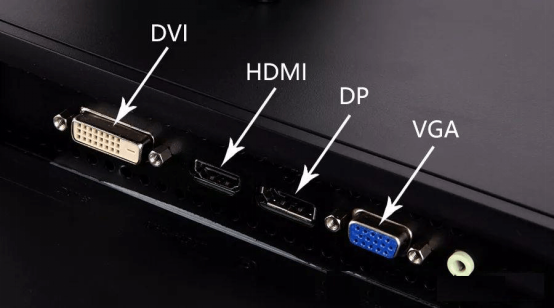

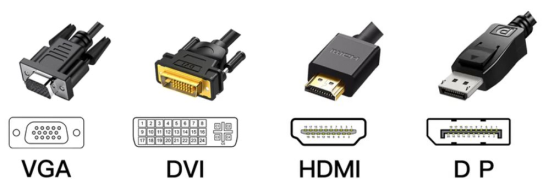

  除了通信的方式,還有VGA,DVI,HDMI,DP等接口

儀器的接口有哪些(圖8)

儀器的接口有哪些(圖9)

  它們是用于直接連接顯示器的。比如覺得儀器的屏幕太小了,或者需要連接投影儀等,可以用這幾種接口。

  VGA是這種有15個小孔的,和RS232很像,RS232是9孔,VGA是15孔,一定要區分開。我們將這臺示波器和后面的屏幕連接起來,就可以用VDA來連接。

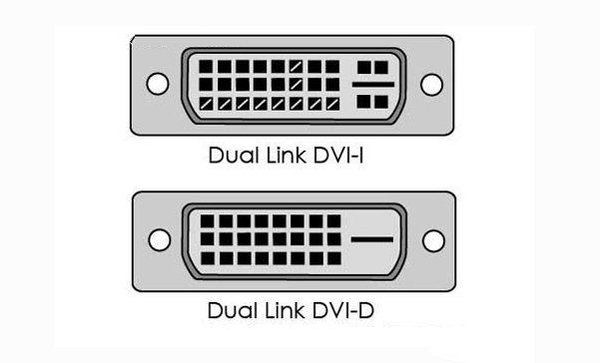

  DVI是有很多小方口的這種形狀,它分為單通道,雙通道的DVI-I,DVI-D四種類型,不同的類型接口形狀都不同,一不小心就可能買錯線無法連接,一定要小心。

儀器的接口有哪些(圖10)

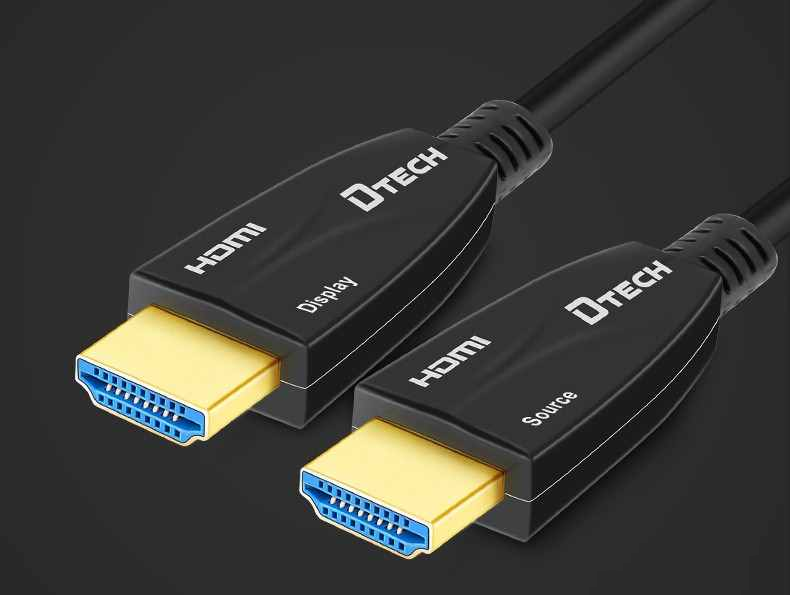

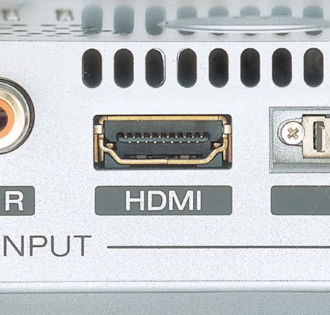

  HDMI是目前最常見的接口,儀器,電腦,電視,投影儀,等都可以見到,它既可以傳輸視頻信號,也可傳輸音頻信號,因此應用極為廣泛。

儀器的接口有哪些(圖11)

儀器的接口有哪些(圖12)

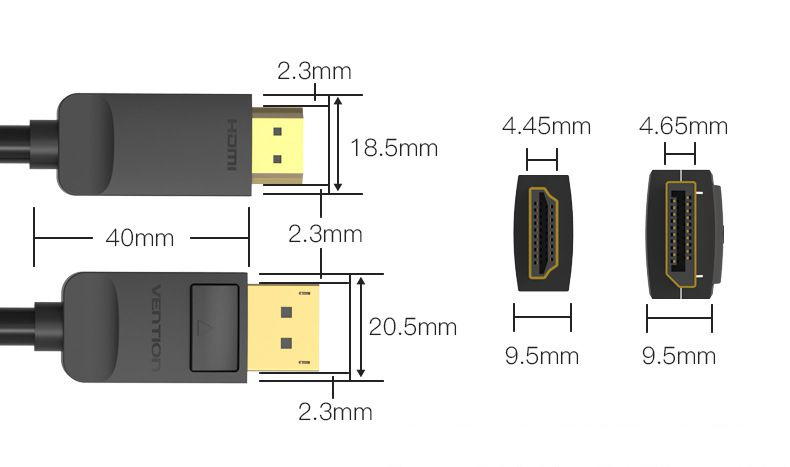

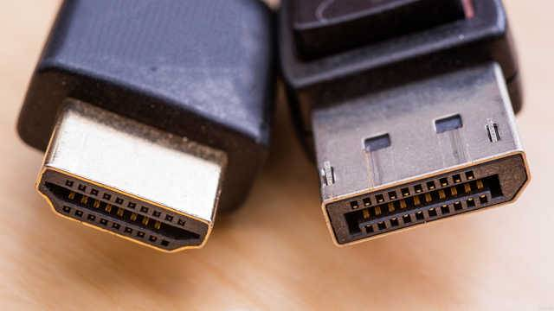

  DP接口和HDMI比較類似,只是DP沒有HDMI應用廣泛,它外觀上只有一個斜角,HDMI有兩個,要把他們區分開來.

儀器的接口有哪些(圖13)

儀器的接口有哪些(圖14)

儀器的接口有哪些(圖15)

  以上就是今天的全部內容了,如果您有更多疑問或需求可以關注西安安泰測試**哦!非常榮幸為您排憂解難。
