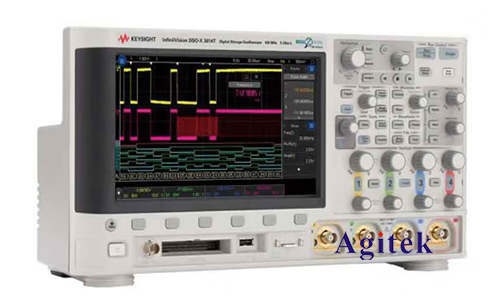

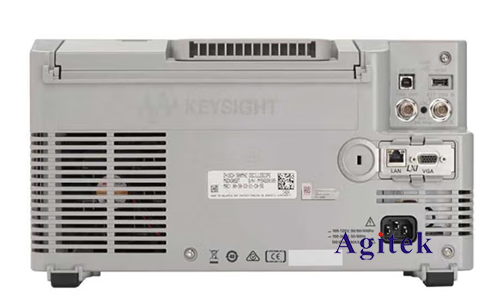

安捷倫是一家知名的測試和測量設備制造商，他們的示波器可以用于對紋波進行測量。

　　紋波是指在電源輸出或信號傳輸中，波形上出現的小幅度的波動或噪聲。在電源系統中，紋波通常是由電源組件之間的相互作用、電源負載變化以及特定電源設計的限制等因素引起的。

　　使用安捷倫示波器測量紋波時，以下是一些可能的步驟：

　　1.連接配置：將示波器的探頭正確連接到電源或信號源的輸出端，并確保連接可靠。

　　2.設置觸發：設置示波器的觸發模式，并選擇適當?shù)挠|發源。可以使用邊沿觸發、脈寬觸發等。

　　3.垂直設置：根據待測量的紋波幅度，調整示波器的垂直設置，即通道的靈敏度和垂直縮放。

　　4.橫向設置：根據所需測量的時間范圍，調整示波器的橫向設置，即水平縮放和時間基準。

　　5.獲取波形：通過啟動示波器的數據采集功能，獲取待測量的紋波波形。

　　6.分析紋波：使用示波器的測量功能和數學運算來分析紋波波形。可以測量峰峰值、平均值、有效值等參數。

　　7.觀察結果：根據測量結果和紋波的規格要求，判斷紋波是否符合要求，或者是否需要優化電源或信號源的設計。

　　需要注意的是，示波器的性能和設置會對紋波測量結果產生影響，因此在進行紋波測量時，要確保示波器具備足夠的帶寬和垂直分辨率，并正確設置相關參數，以獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
