好馬配好鞍，好儀器配好夾具。有不少朋友好奇，儀器選好了，那測試夾具如何挑選？

接下來安泰測試為大家簡單介紹一下關于LCR測試儀中常用的測試夾具。

1/ 四端/四端對測試線

01

TH26011AS

頻率范圍：5Hz-100kHz

最大直流偏置：DC±42V

引線長度：0.8m

適用于：所有LCR數字電橋

02 TH26004S-1

頻率范圍：DC-10kHz

最大直流偏置：DC±42V

引線長度：0.8m,1.5m,2m

適用于：常規LCR，不適用四端對儀器如TH2828、TH2838系列

2/ 四端帶卡夾具盒

01 TH26005A

頻率范圍：DC-300kHz

最大直流偏置：DC±42V

用于小間距兩端軸向元件測試與TH26006配合，可用于軸向元件的測試。

02 TH26005B

頻率范圍：DC-5?MHz

最大直流偏置：DC±42V

用于小間距兩端軸向元件測試與TH26006配合，可用于軸向元件的測試。

3/帶盒貼片測試線/

01 TH26009B

頻率范圍：DC-15?MHz

最大直流偏置：DC±42V

引線長度：0.8m

適用于：用于各種 SMD 器件測試，適用所有LCR，電容儀，電感儀

4/ 頂針式磁環夾具

01 TH26008A

頻率范圍：DC-120MHz

最大直流偏置：DC±42V

適用于：SMD器件測試夾具，尤其高頻小電容或小電感。當測試頻率≥100kHz，容量≤3pF，或電感量≤1μH，選擇該型SMD夾具是合適的。

5/ 電介質測試夾具

01

TH26077

頻率范圍：DC-30MHz

DUT尺寸：10mm-56mm

DUT厚度：≤10mm

適用于：TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列

6 磁導率測試夾具

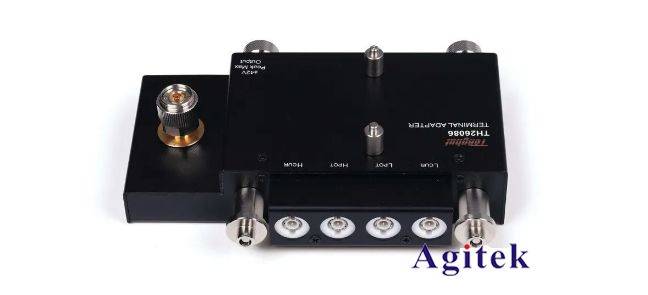

01 TH26086轉接底座

頻率范圍：DC-130MHz

最高電壓：±42V峰值（AC+DC）

工作溫度：0℃-40℃

適用于：TH2851系列

02 TH26088磁導率夾具

頻率范圍：1kHz-1GHz

小型部件用，高度≤3mm，內徑≥3.1mm，外徑≤8mm;

大型部件用，高度≤8.5mm，內徑≥5mm，外徑≤20mm

03 TH26090

表面電阻率/體電阻率測試夾具

測試電壓：1000V

測試電流：10mA

工作溫度：30℃~100℃

適用于：TH2690、TH2691系列

7/底電極測試夾具/

01

TH26061C

頻率范圍：DC-1MHz

最大直流電流：±100A

適用于：TH1778/A/B系列,測試大電流

02TH 26061D

頻率范圍：DC-1MHz

最大直流電流：±60A

適用于：TH1778/A/B系列,所有LCR,需與TH26061C配合使用

8/低電阻測試線/

01 TH26004A

最大電流：1A

引線長度：0.8m,1.5m,2m

適用于：低電阻測試儀（TH2511,TH2512、TH2512+系列，TH2513系列）

02 TH26050S

頻率范圍：DC-100kHz

最大電流：1A

引線長度：0.8m,1.5m,2m

適用于：TH2515/2516/TH2518系列

以上就是同惠LCR測試儀夾具選型指南的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試**哦！非常榮幸為您排憂解難。
