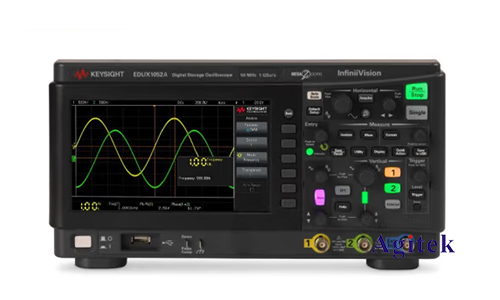

是德示波器是一種常見的測試和測量設備，用于觀察和分析電子信號的波形和特性。在電子領域中，IIC（Inter-Integrated Circuit）總線是一種常用的串行通信協議，用于在集成電路之間進行數據傳輸。本文將介紹是德示波器如何捕獲和分析IIC波形，以及其在IIC通信故障診斷和調試中的應用。

　　首先，為了抓取IIC波形，我們需要了解是德示波器的基本設置和連接。首先，確保是德示波器具備足夠的帶寬和采樣率，以捕獲高頻IIC信號的細節。其次，將是德示波器的輸入通道連接到IIC總線的數據線（SDA）和時鐘線（SCL）。通常，使用鉗形探頭或適配器將是德示波器的探頭與目標設備的IIC接口連接起來。接下來，在是德示波器上選擇正確的觸發模式和觸發條件，以便在IIC信號出現時自動捕獲波形。

　　一旦設置完畢，我們可以開始捕獲和分析IIC波形。是德示波器會將捕獲的波形顯示在屏幕上，通常以時間和電壓的圖形形式呈現。對于IIC波形，橫軸表示時間，縱軸表示電壓。可以通過調整時間基準和垂直縮放來獲得所需的波形細節和顯示效果。

　　在IIC波形中，我們可以觀察到時鐘線（SCL）和數據線（SDA）之間的電平變化。時鐘線用于同步數據傳輸，而數據線用于傳輸實際的數據位。通過觀察波形的上升沿、下降沿和電平狀態，我們可以分析和解讀IIC通信的過程和數據傳輸情況。

　　通過分析IIC波形，是德示波器可以提供以下有用的信息和功能：

　　測量和校準：是德示波器可以測量IIC信號的頻率、脈沖寬度和占空比等參數。這些信息對于調試和校準IIC設備非常重要。

　　故障診斷：通過觀察IIC波形，可以檢測和診斷通信中的故障和問題。例如，波形中的不規律性、時鐘線和數據線之間的偏移或干擾等，都可能表示存在通信錯誤或設備故障。

　　時序分析：是德示波器還可以對IIC波形進行時序分析。通過對波形上的特定事件進行標記和測量，可以計算出數據傳輸?shù)钠鹗紩r(shí)間、傳輸速率和延遲等關鍵參數。這對于驗證設備是否按照規范進行通信以及優化通信性能非常重要。

　　協議解碼：一些高級的德示波器還具備IIC協議解碼功能。通過對波形進行解碼，可以將數字信號轉換為可讀的數據格式，以便更直觀地分析和理解通信過程。

　　此外，是德示波器還可以通過存儲和回放波形的方式，對IIC通信進行離線分析和調試。通過捕獲和保存波形數據，我們可以在需要時重新檢查和分析，以找出問題的根源并進行進一步的故障排除。

　　總結而言，是德示波器在捕獲和分析IIC波形方面提供了強大的工具和功能。通過正確的設置和連接，我們可以使用是德示波器捕獲IIC信號的波形，并通過觀察和分析波形來了解通信過程和數據傳輸情況。這對于IIC通信的故障診斷、性能優化和協議驗證非常有幫助。同時，一些高級是德示波器還提供時序分析和協議解碼等功能，進一步增強了對IIC波形的理解和分析能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
