一、萬用表的分類和優缺點對比

　　常用的萬用表有指針式和數字式兩種：

　　指針式萬用表是以機械表頭為核心部件構成的多功能測量儀表，所測數值由表頭指針指示讀?。?/span>

　　數字萬用表所測數值由液晶屏幕直接以數字的形式數顯示，同時還帶有某些語音的提示功能。

　　按外形劃分：

　　有臺式、鉗形式、手持式和袖珍式等。

　　優缺點對比：

　　指針式萬用表的讀數精度較數字式萬用表稍差，但指針擺動的過程比較直觀、明顯，其擺動速度和幅度有時也能比較客觀地反映被測量值的大小和方向。數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。

　　二、指針式萬用表

　　指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計轉換開關：選擇被測電量的種類和量程（或倍率）測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。

　　指針式萬用表使用注意事項

　　使用時

　?。?）必須水平放置，以免造成誤差。

　　（2）不要碰撞硬物或跌落到地面上。

　　（3）不能用手去接觸表筆的金屬部分。

　　（4）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

　　正確接線

　　1.紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM”極性插孔相連。

　　2.測量直流量時，注意正、負極性，以免指針反轉。

　　3.測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。

　　4.測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。

　　正確選擇測量擋位

　　1.測電壓時應將轉換開關放在相應的電壓擋；測電流時應放相應的電流擋等。

　　2.選擇電流或電壓量程時，最好使指針處在標度尺三分之二以上位置；選電阻量程時，最好使指針處在標度尺的中間位置。

　　3.測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的最大量程，然后根據指針的偏轉程度逐步減小至合適的量程。

　　使用后

　　(1)萬用表使用完畢后，如果沒有空檔，應將量程轉換開關置于最高交流電壓檔；如果有空檔（“*”或“OFF”），則應撥至該檔

　　(2)萬用表長期不用時，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。

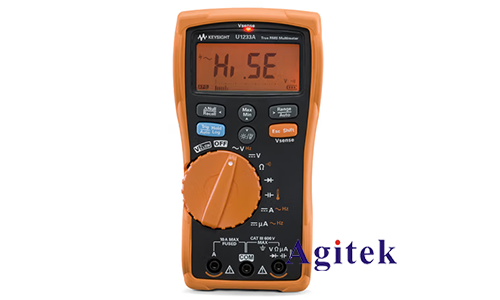

　　三、數字式萬用表

　　數字萬用表的注意事項

　　a、如果無法預先估計被測電壓或電流的大小，則應先撥至最高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到最高電壓擋，并關閉電源。

　　b、滿量程時，儀表僅在最高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。

　　c、測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動。e禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。f當顯示“”、“BATT”或“LOW BAT”時，表示電池電壓低于工作電壓。

　　四、萬用表使用經驗

　　1.萬用表測漏電方法：

　　用萬用表的通斷檔，量地與被量電路部位，如果表顯示有阻值，則判斷不絕緣。但實際上如果測漏電的話應該用兆歐表，也就搖表。因?yàn)槿f用表測量時表筆兩端的電壓很低，一般不超過9v，不能擊穿間隙漏電。而兆歐表可以達到1000v以上。將萬用表接頭插入測量交流電對應接線柱，然后用一只筆測零線或者地線，另外一只筆測你懷疑漏電的地方，看萬用表示數，如果是0，說么此處無漏電，無電壓！如果是220或者其他超過36V的電壓示數，都是漏電的，說明此處不安全！用萬用表電阻檔200M檔測量絕緣電阻，先確定是哪根線漏電，或者哪兩根線短路。方法如下：測量火線和零線的絕緣電阻，測量火線對地線的絕緣電阻，測量零線對地線絕緣電阻。如果短路絕緣電阻基本為零。知道哪根線漏電了，在用分段查找法，逐步縮小故障范圍。或者用排除法，把線路分開后一段一段的通電試驗。

　　2.萬用表如何區分零線和火線：

　　一般來說,鑒別市電中的零線,火線,非用低壓試電筆不可,用萬用表能區別也火線和零線嗎?回答是肯定的,方法如下:將萬用表的量程開關撥至交流電壓250V或500V檔.黑表筆接室內的自來水管工潮濕地面,土地等,紅表筆與電源線或電源插座孔接觸,萬用表指示的電壓值較高的為火線,電壓值較低或?yàn)榱愕臑榱憔€.

　　3.用數字萬用表測量零火線的方法：

　　用萬用表就可以很方便的測量出家里的零線火線，只要你用數字萬用表，鉗型萬用表，指針機械萬用表的交流電壓檔就可以。萬用表量程開關到到交流電壓檔(應該所以的萬用表都有這樣的功能，量程從200mV到750V，一般選擇200V檔，有的鉗型表沒有200V檔可以選再大一點量程。指針萬用表檔位要小點可以選10 V 100V)再用紅黑表筆分別插在V/COM里(平時測量家電220V電壓的插孔)將黑表筆線繞在左手里2-3圈(看圖)當然越多越好，注意了：此時黑表筆金屬針千萬不要碰到手，以防電擊然后就可以測試了，右收拿紅表筆分別測插座或者零火線，你記下2次測量的結果，之間肯定有個一大一小的電壓，測得大的電壓就是火線，小電壓值當然是零線了，如果測地線肯定是沒更小的電壓甚至沒電壓(要看你家的地線接了沒有哦！)通過零線和火線的電壓的測量值區別，一目了然。

　　五、萬用表測量技巧

　　1、測喇叭、耳機、動圈式話筒：用R×1Ω檔，任一表筆接一端，另一表筆點觸另一端，正常時會發出清脆響量的“噠”聲。如果不響，則是線圈斷了，如果響聲小而尖，則是有擦圈問題，也不能用。

　　2、測電容：用電阻檔，根據電容容量選擇適當?shù)牧砍蹋⒆⒁鉁y量時對于電解電容黑表筆要接電容正極。①估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②估測皮法級電容容量大?。阂肦×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。

　　3、在路測二極管、三極管、穩壓管好壞：因?yàn)樵趯?shí)際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非?？焖俚卣页鰤墓?，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。

　　4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。

　　5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向?qū)щ娦浴５羔槺淼腞×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。

　　方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因?yàn)榈谝粔K表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們在選用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。

　　6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向?qū)щ娦裕聪螂娮锜o窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向?qū)娮瓒荚诖蠹s200Ω左右；置R×1Ω檔測PN結正向?qū)娮瓒荚诖蠹s30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向?qū)嶋H上是不同的。
