因為對于電源工程師來說，一旦產品出現問題，他們必須掌握波形、時序和測試正確的值，以幫助工程師分析和處理它。用事實說話，看看波形說話。如何有效地使測試數據正確和可靠是非常重要的。

　　正確的數字可以幫助他們，扭曲的波形和值只能誤導他們，讓他們相反，讓他們失去方向，做更多無用的工作。

　　我有時聽說很多小公司使用的示波器太低端，傳輸速率低，采樣率低。我認為我們可以抓住波形。我認為沒有必要買一個好的示波器。我認為示波器的操作人員很簡單，當然也不需要更標準化。

　　聽到他們對示波器的操作人員在測試前不做準備，就拿起來使用。事實上，這樣做是不正確的。可能是操作人員不正確導致測試結果失真，影響分析。即使是一些資深工程師也可能不必警惕一些細節。

　　為數不多的工程師缺乏對示波器的認識，如何有效更好地選擇示波器還有待提高。以下是我看到的為數不多的工程師經常犯的問題，分享我所掌握的一些知識。

　　1.為數不多的工程師直接拿起控制室進行測試，根本不檢查控制室是否必須賠償，示波器是否必須驗證。只有在一些大公司或經過培訓的工程師才會在選擇前做好準備。示波器必須在選擇前進行自校準和控制室補償調整。執行某種調整是使控制室與編碼管匹配。

　　當?shù)谝淮尾僮鲀x器和結果顯示多個編碼管的數據時，可以在斜面和水平方向校準數據，使時基、范圍和位置鏡像。例如，再次發生明顯的溫度變化（>5）°）必須時刻進行校準。

　　1.從管道編碼連接器上斷開任何控制室或電纜。確保儀器運行并預熱一段時間。RFile在(文件)菜單中，選擇Selfalignment(自校準)。

　　2.在Control(控制)選項卡上，點擊Startalignment(開始校準)。

　　3.Ralignmentstate(整體校準狀態)字段。Results(結果)選項卡中顯示每個編碼管道每個校準步驟的結果。

　　控制室補償調整的操作人員步驟如下：

　　1.將示波器控制室連接到管道上，按前面板上的PRESET（預設）按鈕（左面板設置區域）。將控制室的信號端和參考地點連接到示波器面板上的參考輸出，然后按Autoset（自動設置）。只要選擇控制室鉤前端附件，請將信號針前端牢固連接到控制室，以確保正確連接。如波鎮所示：

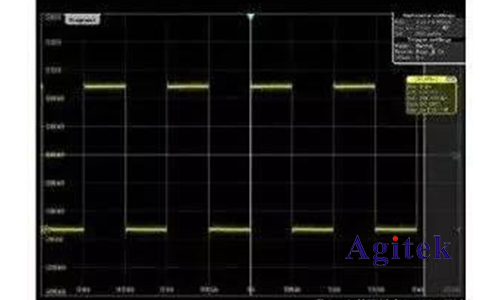

　　波鎮一控制室補償調整調整

　　2.檢查結果顯示波形的形狀。可能發生的情況如圖2所示。

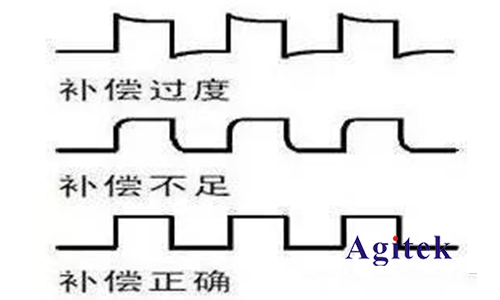

　　圖2補償過度、不足、正確

　　控制室必須調整過度和不足。以便更好地測試正確值。

　　3.只要波形不正確，請調整控制室。如下圖3所示，直至波形為上述補償正確波形。

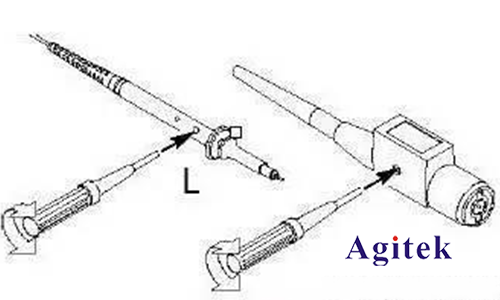

　　圖3補償控制室方法

　　以上兩點看似簡單，但往往被工程師忽略。為了使測量更準確，請保持警惕。這兩個校準功能應該在任何示波器中都具備。
