開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備。

　　因此開關電源產品廣泛應用于工業自動化控制、LED照明、工控設備、通訊設備、電子冰箱，等數碼產品消費電子等領域。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚未加以處理，可能會產生噪聲及電磁干擾影響其他設備，容易在用電器上產生諧波，而諧波會產生較多的危害；同時也會降低了電源的效率；更有甚較強的紋波會造成浪涌電壓或電流的產生，導致燒毀用電器對人員也會有一定的危險性；當然會帶來噪音干擾，使圖像設備、音響設備不能正常工作。

　　需要的設備：示波器20M以上帶寬、電壓探頭帶接地彈簧，被測開關電源

　　首先設置示波器：將耦合方式設為交流耦合、帶寬限制設為20M、輸出阻抗1MΩ，添加均方根值測量

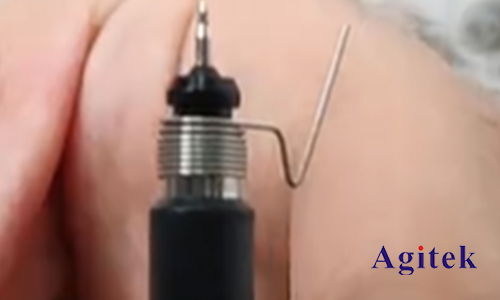

　　接著是示波器探頭，改為X1檔位，使用接地彈簧，減少干擾

　　最后打開電源，用示波器探頭直接測量即可
