示波器作為測試儀器，必須要知道其使用的環境及要求，其中包括使用和存儲的環境條件及操作人員的操作條件及測試信號的規格條件。

　　對于示波器尤其對于高頻信號測試示波器（至少2GHz以上帶寬的示波器）來說尤其重要。

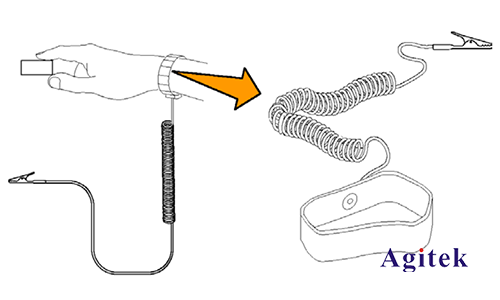

　　示波器電源接線必須要接地，避免ESD靜電損壞，完成這一操作的方法是將帶有三個插腳的電源線插到與大地相連的電源插座。示波器接地對于安全性和精確測量都是必要的。示波器需要與正在測試的所有電路共享同一接地端。如果正在使用靜電敏感部件，請將自身接地。在您身體中累積的靜電可能損壞靜電敏感的部件。佩帶接地腕帶可以安全地將您身上的靜電荷傳至大地。

　　1、什么是ESD?感覺效應

　　當電壓<500V時，你看不到、摸不著、聞不到ESD事件，但其仍能導致?lián)p壞

　　在2000 V時，你能ESD

　　在電壓5000 V時，你能ESD

　　在電壓10000 V時，你能ESD

　　2、為什么要關注ESD損壞?

　　盡管ESD損壞更多地與有源設備相關，但不管是有源設備還是無源設備，都可能會發生ESD損壞。

　　無源器件發生的ESD損壞包括：由于ESD生成的電流過高而給電阻器帶來熱破壞；由于ESD生成的電壓過高而使電容器發生電壓故障。

　　有源器件發生的ESD損壞包括：熱故障和中斷故障，以及更加復雜的故障機制，如金屬遷移和閉鎖。

　　3、為什么不提供足夠的內部或外部ESD保護?

　　由于保護網絡的寄生信號，在高速放大器輸入中增加,ESD保護會降低速度性能。ESD保護與信號速度性能之間總是一對矛盾。

　　一般來說，由于性能提高，設備速度越高，體積會越小，對ESD放電也就越靈敏。基于這種原因，性能較高的測量設備對ESD的靈敏度一般要高于性能較低的測量設備。

　　4、總結：

　　ESD靈敏度是一個設計問題，而不是一個質量問題，你躲不過高性能儀器設計的物理極限!

　　高性能產品要求更快的IC工藝，因此設備尺寸會更小。

　　設備尺寸越小，ESD靈敏度越高。

　　內部ESD保護裝置的尺寸不能象信號設備的尺寸那樣成比例擴大，因?yàn)镋SD保護需求保持相對固定。

　　但是，內部ESD保護設備的尺寸必需縮小，以降低速度較高的性能所產生的寄生信號。

　　這些要求相互矛盾，因此需要設計在性能與ESD靈敏度之間折衷，以實現一流的測量性能。

　　5、示波器發生ESD損壞有哪些癥狀?

　　儀器帶寬下降

　　SPC(信號路徑補償)和自檢故障

　　故障可能會突然間開始出現，因?yàn)樵谳^長時間內可能會有多個ESD事件，會積累足夠的損壞，阻礙SPC正確工作。

　　6、預防ESD損壞的推薦作法

　　保證測量設備、測試電路(DUT)和ESD保護元器件正確接地

　　只在具有ESD保護的區域中使用高性能測量設備

　　在不用時，把測量設備和探頭存放在有保護的環境中

　　對使用ESD靈敏設備的所有人員提供培訓

　　隨時提供所有必要的設備(工作站,腕帶,ESD外套,腕帶檢驗裝置,等等)

　　檢查工作站墊,傳導表面,定期焊接

　　在使用測量設備時，檢查腕帶、腳帶及與DUT的焊接連接

　　樣機留給客戶時，要配備最低數量的ESD保護設備

       以上就是示波器操作要求的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
