大家好，前面給大家分享示波器的十大功能使用，教大家告別AUTOSET，能夠更得心應手的測試各種信號，但是在分享之前，我發現應該先跟大家解釋一下示波器的四大參數，了解示波器的運行原理，再來使用會更好。

　　之前在網上看到一個例子，把示波器比作電腦，以CPU頻率、內存容量、硬盤大小等為例就能更清楚的理解示波器的參數了。弄清楚這四個參數不僅可以幫助你選擇合適的示波器，也能幫你更好的使用示波器。

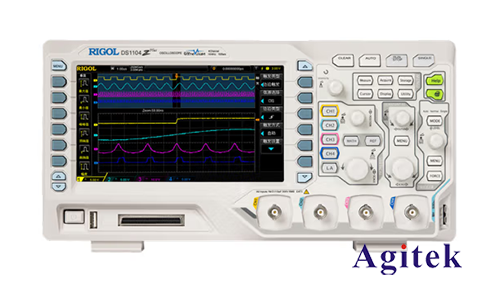

　　先來看一下，第一個理解一下什么是帶寬，用示波器的時候第一個注意到的地方就是示波器帶寬，信號進入示波器后經歷的第一道手續就是帶寬，它決定了示波器能測試多大頻率的信號，也決定了這臺示波器到底賣多少錢。那什么是示波器帶寬呢，可以把它看成一個很簡單得低通濾波器，低頻信號可以通過，高頻信號就會被濾除。就像在這里建了一道矮門，長得矮得可以進去，長得高得就被攔在門外。門建的越高，能進去得信號就越多，自然價格也就越高。

　　那就有朋友問了，我選擇多大帶寬得示波器合適呢，這里就牽扯到了一個五倍法則。就是示波器的帶寬應該是被測正弦波頻率的5倍比較合適，那為什么是5倍呢？因?yàn)槭静ㄆ鲙捠潜粶y(cè)正弦信號頻率5倍時，信號的衰減只有2%，小的可以忽略了，所以對于帶寬100兆的示波器來說，測量頻率20兆赫茲以下的正弦波還是沒有問題的。需要注意的是解釋帶寬時，我一直在說示波器對正弦信號的衰減，但是實際測量時有很多方波信號或者三角波，甚至是這種無規則的脈沖信號，它們和帶寬的對應關系又是怎么樣的呢？根據傅立葉變化的理論，任何波形都是由有限格或者無限格正弦波組合而來的。

　　我舉個簡單的例子，看看正弦波是如何組合成一個方波的，這是一個一赫茲的正弦波給它疊加一個三赫茲的正弦波就變成了這樣子，再疊加一個5赫茲的正弦波就變成了這樣子，疊加100次之后基本上就是個方波了，而疊加1000次之后就完全是個方波了，所以測量非陣型信號時，其實本質上也是輸入了無數個正弦波而已，當然高頻信號的大幅衰減多少會讓方波看上去有一些畸變，不過基本上我們需要測量的方波信號頻率一般都不會超過10兆，所以用100兆帶寬的示波器也完全夠了。

　　弦波就變成了這樣子，再疊加一個5赫茲的正弦波就變成了這樣子，疊加100次之后基本上就是個方波了，而疊加1000次之后就完全是個方波了，所以測量非陣型信號時，其實本質上也是輸入了無數個正弦波而已，當然高頻信號的大幅衰減多少會讓方波看上去有一些畸變，不過基本上我們需要測量的方波信號頻率一般都不會超過10兆，所以用100兆帶寬的示波器也完全夠了。

　　示波器采集到點之后，需要暫時把它保存起來，用以分析，就像電腦的內存一樣，這個內存就是示波器存儲深度，比如這臺示波器，它的存儲深度是2.5k那么就意味著這塊內存區域可以存放2500500個點的數據，因?yàn)榇鎯?chǔ)深度是有限的，剛才又說了這臺示波器的采樣率最大是一gsa每秒，如果按照這個速度去采樣，那么我們也就最多能采集到兩點五微秒長度的波形數據，然后內存就爆了，顯然2.5微秒長度的波形在很多情況下并不能滿足我們的測量需求，所以為了采集到更長時間的波形，示波器會主動的降低自己的采樣率，例如我們需要采集一毫秒長度的波形，而這個內存只能存放2500個點，那么只能把實時的采樣率降低到2.5兆sm每秒才行，此時的采樣率要遠低于標注的最高采樣率，所以示波器上標注的采樣率只是代表了示波器的最大能力，而實際測試時的采樣率是一個動態變化的值，它是根據示波器的存儲深度和時間長度計算出來的。不要覺得2500個點很少，對示波器來說已經完全夠用了，如果存儲深度太大會降低儀器的反應速度，示波器就會很卡。

　　示波器內存存滿之后，需要進行波形重建，將這些點再按照當時的采集順序恢復成連續的波形，在示波器上顯示出來。當然這些存起來的點，在重建波形的時候也會被各個軟件調用分析，數字示波器強大的軟件分析能力就是在這里體現的。

　　但是數字示波器的缺陷也是在這里體現的，示波器在波形重建的過程中是不采集波形的，也就是說這一段波形會被示波器漏失，所以才會有一個參數叫波形捕獲率，示波器每秒可以捕獲多少波形，捕獲的波形越多，那么它漏失的波形就會越少。所以，我們的信號如果有異常信號，示波器波形捕獲率越高，捕獲到異常信號的概率越大。

　　以上示波器的四大參數。帶寬，采樣率，存儲深度和波形捕獲率，如果您有更多疑問或需求可以關注安泰測試Agitek哦！非常榮幸為您排憂解難。
