說到電流測試,你知道多少種電流測試方案?

發布日期:2022-10-19 10:06:56         瀏覽數:

  提到電流測試,用什么儀器呢?第一印象大多會想到萬用表。是的,萬用表是常規的測試儀器,基本的電參數都可以測試,電流是其中一項。所有的電流都能用萬用表測試嗎?No.No.No.

  下面我們來探討下電流測試方案還有哪些?

  萬用表

  1)測試范圍:nA至10A。

  如:是徳科技的8位半萬用表3458A,直流電流最小的量程是100nA,最大是1A。交流測試的最小量程是1 uA。

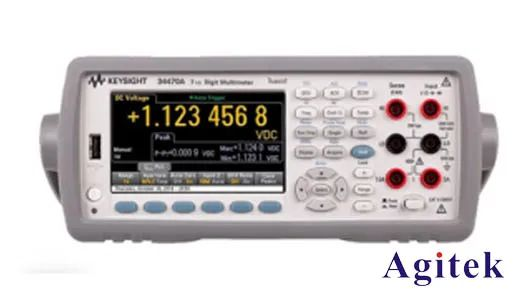

  34470A 7位半的萬用表最大可以直接測試到10A,最小的量程是uA。

  這里的量程不是指最小的測試值,要結合測試誤差看。

  2)測試帶寬:直流-100KHz

  3)手持萬用表(鉗形表)

  測試量程是40A-1000A,U121X系列

  測試量程是60uA-600A,U1191X系列

  測試帶寬:DC-1KHz

  總結:價格相對便宜,精度較高,臺式萬用表需要串入電路測試,手持萬用表直接跨接電路測得,不需要串入電路。

說到電流測試,你知道多少種電流測試方案?(圖1)

  多通道數據采集儀

  1.測試范圍:uA-1A

  2.測試帶寬:DC-10KHz

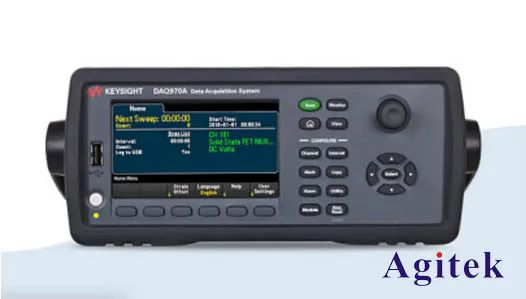

  如經典型號:34970/72A,34980A,以及新品DAQ970A。

  總結:可以進行多通道測試,即使標配的電流通道數量少,但是可以在電路中串聯精密電阻,利用電壓測試通道,測試電壓的方式來計算測試電流,轉化關系在儀器中可以直接完成,直接得到電流數值。測試精度是基于6.5位萬用表。

說到電流測試,你知道多少種電流測試方案?(圖2)

  示波器

  1)測試范圍是uA-600A

  示波器要用專用的電流探頭來測試,常規的測試探頭是非接觸的,一般精度不是很高誤差至少是mA級別;

  還有一些探頭是檢測電阻或分流器那種方式,測試精度較高。如N2820A,N2821A測試范圍是50 uA-5 A非接觸式的探頭N2780B最高可以測試到700A(峰值)

  2)測試帶寬:DC-150MHz

  帶寬和電流的測試范圍有關,可以查看每款探頭的帶寬-電流曲線獲得。

  總結:示波器電流測試法可以觀察到電流的瞬態動態變化,適用于高帶寬,大電流測試的,并且大部分探頭不用串入電路,直接跨接在電路中即可。

  電源

  電源是一種輸出設備,有些特殊的電源可以作為電流表使用。如N678X系列的源表,以及66319系列的移動通信電源,還有如B2900系列的源表。這些電源的共同的特點是,有二象限的能力,即可以作為負載使用。

  1)測試范圍:nA-3A

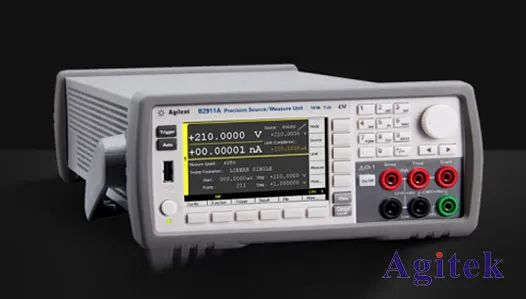

  如B2911A/B2912A最小的量程是10nA,誤差是(讀數的0.10%+50 pA)

  電源模塊N6781A最小的量程是10uA,測試誤差是(讀數的0.025%+8 nA)

  2)測試帶寬:直流

  總結:電源的電流測試能力精度很高。和萬用表測試方式相比,電源可看作是一個零壓降的電流表,不會像萬用表那樣引入額外的分流電阻,影響電路的性能。在功耗測試方面,更適合選擇電源來測試。不足之處就是測試電流的范圍不夠大。

說到電流測試,你知道多少種電流測試方案?(圖3)

  器件電流測試儀

  1.測試范圍:nA-100A

  2.測試帶寬:DC-300MHz

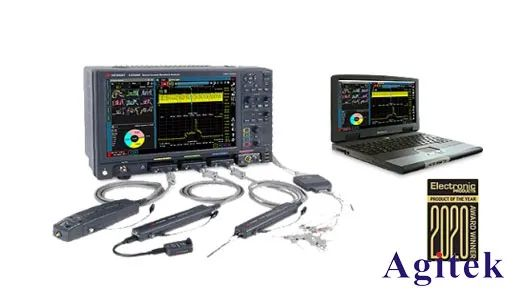

  如CX3324A采樣率高達1GSa/s,4通道,通過連接各種傳感器,獲得不同的電流測試范圍。

  總結:測試精度高,速度快,成本相對較高。如果想擁有快速的測試速度,并且需要較高的測試精度,選擇它就對了。

說到電流測試,你知道多少種電流測試方案?(圖4)

  以上就是安泰測試介紹的電流測試的幾種方案,如在選型/測試過程中有任何問題,歡迎咨詢安泰測試。
