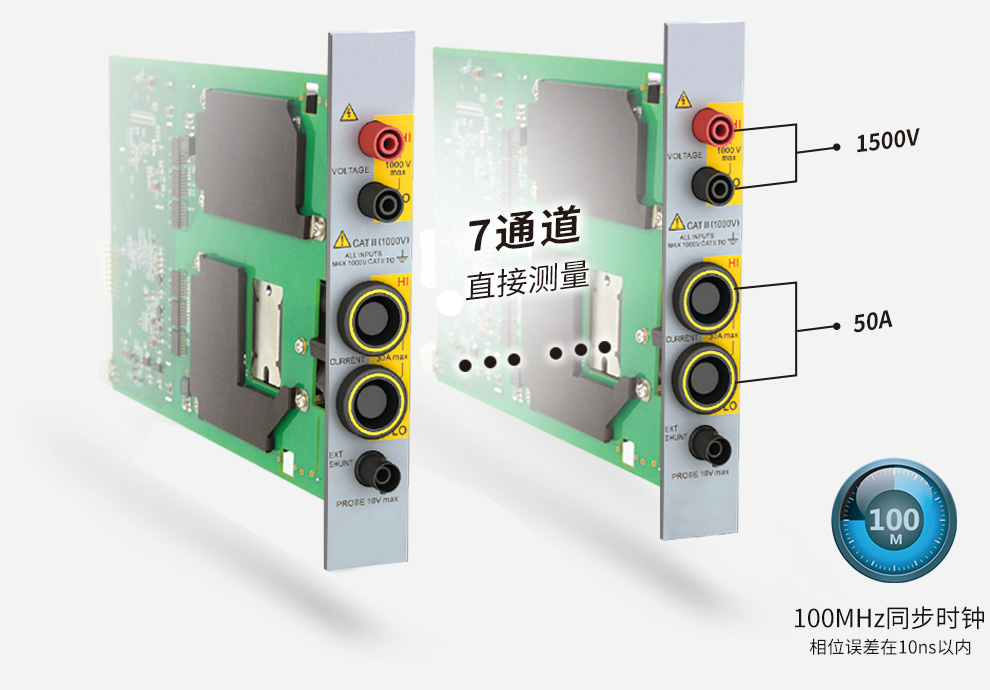

1500V（峰值因數1.33），7通道直接測量
| 輸入?yún)?shù) | 參數描述 | ||
|---|---|---|---|
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 50A:1A、2A、5A、10A、20A、50A | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續最大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值 50A: 峰值90A 或RMS 值55A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時最大允許輸入值（≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | 5A：峰值 22.5A或 RMS 值 10A，取兩者較小值 50A：峰值100A 或RMS 值60A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入阻抗 | PA5000H |
|---|---|
| 電壓輸入阻抗 | 輸入電阻：2MΩ，輸入電容：10pF |
| 電流輸入阻抗 | 5A:輸入電阻：100mΩ，輸入電感：0.07μH 50A:輸入電阻：5mΩ，輸入電感：0.07μHc |
| 傳感器電壓輸入阻抗 | 輸入電阻：1MΩ，輸入電容：45pF |
| 輸入?yún)?shù) | PA5000H |
|---|---|
| 輸入帶寬 | DC，0.1Hz~5MHz |
| 采樣率 | 2MS/s |
| 最大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA5000H(5A板卡) | |
|---|---|---|
| 電流/ 電壓/ 傳感器 | 功率 | |
| DC | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05+0.05 | 0.05+0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.15+0.10 | 0.30+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20+0.10 | 0.30+0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50+0.30 | 0.70+0.50 |
| 100KHz ≤ f ＜ 500KHz | （0.004f+0.8）+0.50 | （0.004f+0.8）+0.50 |
| 500KHz ≤ f ≤ 1MHz | （0.01f-2.2）+1.0 | （0.042f-12）+2.0 |
| 輸入信號頻率范圍 | PA5000H(50A板卡) | |
|---|---|---|
| 電流/ 電壓/ 傳感器 | 功率 | |
| DC | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05+0.05 | 0.05+0.05 |
| 66Hz ≤ f ＜ 1KHz | 電壓/ 傳感器：0.10+0.10 電流直接輸入：0.20+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 電壓/ 傳感器：0.15+0.10 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.30+0.10 電流直接輸入：（0.10f+0.2）+0.20 |
| 10KHz ≤ f ＜ 50KHz | 電壓/ 傳感器：0.20+0.10 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.30+0.20 電流直接輸入：（0.10f+0.2）+0.20 |
| 50KHz ≤ f ＜ 100KHz | 電壓/ 傳感器：0.50+0.30 電流直接輸入：（0.10f+0.2）+0.10 | 電壓/ 傳感器：0.70+0.50 電流直接輸入：（0.30f-9.5）+0.50 |
| 100KHz ≤ f ＜ 200KHz | 電壓/ 傳感器：（0.004f+0.8）+0.50 電流直接輸入：（0.05f+5.0）+0.50 | 電壓/ 傳感器：（0.02f-0.3）+1.0 電流直接輸入：（0.09f+11）+1.0 |
| 200KHz ≤ f ＜ 500KHz | 電壓/ 傳感器：（0.004f+0.8）+0.50 | 電壓/ 傳感器：（0.02f-0.3）+1.0 |
| 500KHz ≤ f ≤ 1MHz | 電壓/ 傳感器：（0.01f-2.2）+1.0 | 電壓/ 傳感器：（0.042f-12）+2.0 |
PA5000H功率分析儀采用了高穩定度溫度補償?shù)?00MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。
500次諧波測量
PA5000H功率分析儀帶寬高達5M、采樣率可達2MS/s，可以測量高達500次諧波，并有多種組合顯示方式能同時顯示各次諧波含量，用戶可在菜單中打開“前十大諧波功能”查看所有諧波中能量最高的前十大諧波。不僅如此，為了方便用戶進行更細致的分析，我們加入了FFT模式諧波分析功能，用戶可以查看每一個頻點的數值，并查看每次間諧波的數據。
雙PLL源倍頻技術

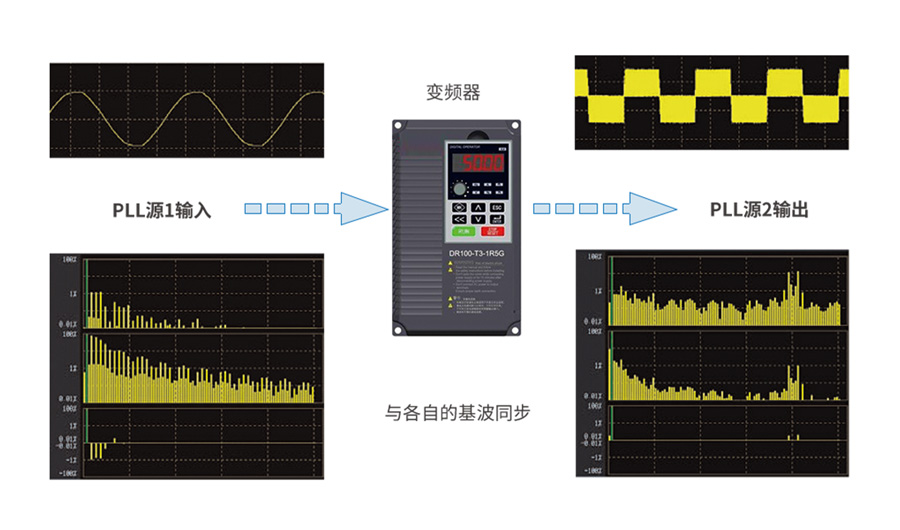

PA功率分析儀通過引入PLL硬件電路，使采樣頻率和信號頻率同步，以獲得準確的諧波測量結果。并且此功能在PA8000與PA5000H功率分析儀上做出了升級，支持雙PLL源，用戶可為不同的測量通道選擇不同的PLL源，便于同時對輸入、輸出信號的諧波進行對比分析。
多電機測試

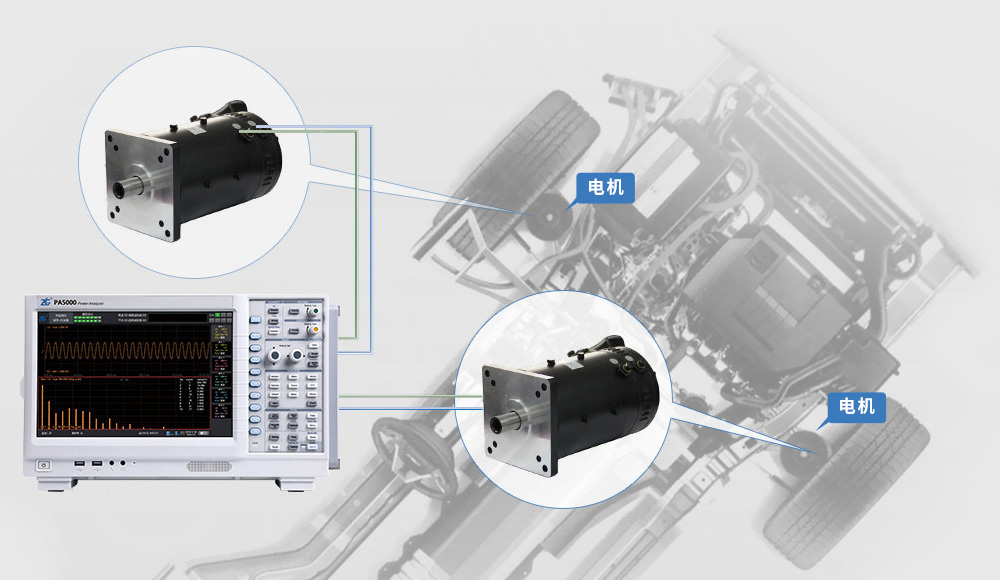

PA5000H功率分析儀可在7張功率板卡中任選一張或幾張升級為電機測試板卡（PA8000、PA5000H均可以選擇多路電機板卡），功率板卡配合電機板卡可以同時對電動汽車內部的變速箱（變頻器）和電機進行聯調測試，用戶將可以更加準確的同時測量電機系統的整體性能。
雙矢量圖分析

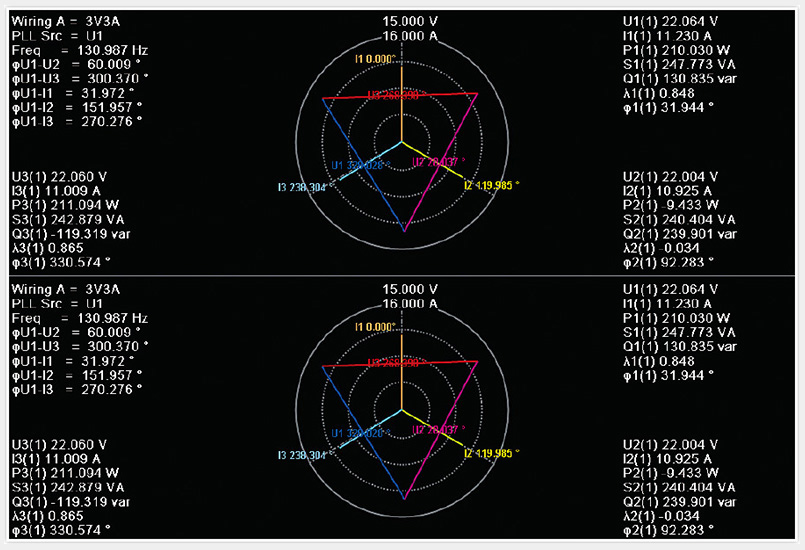

PA5000H功率分析儀可同時測量并顯示變頻器輸入三相與輸出三相的矢量圖，可對輸入、輸出各相間的相角關系進行分析，準確評估出輸入信號對輸出信號的角差影響。（所有型號均能滿足）
240G數據存儲與準確的數據格式分析

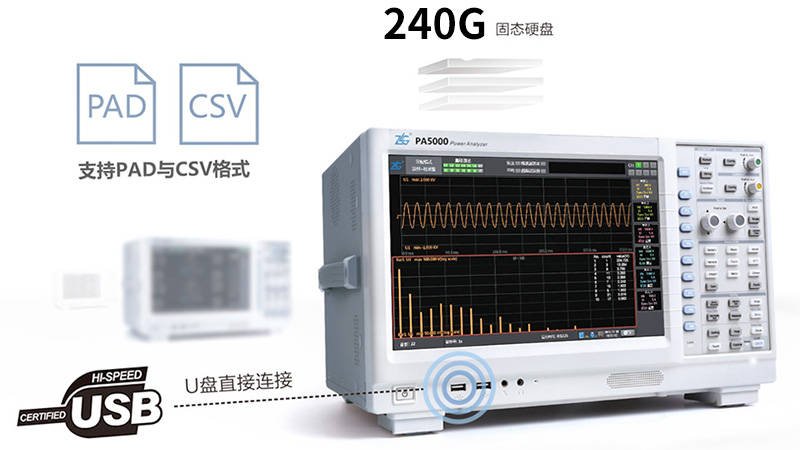

PA5000H功率分析儀擁有高達240G的固態硬盤可以海量存儲數據，用戶更可以直接連接U盤將想要的數據全部儲存，PAD與CSV格式多樣支持、存儲時間隨意控制，讓存儲再也不是難題。
