1、產品介紹

　　AT-EM-K納米發電機程控系統可實現對吉時利靜電計和吉時利數字萬用表的程控，通過此系統軟件您可以單獨程控靜電計進行數據的采集，同時還可以利用數字萬用表作為采集主體對測試獲取的電壓、電流等信號進行高頻率采樣并實時顯示采集信號的波形圖。

　　2、產品特點

　　可遠程進行儀器控制，方便用戶任意時間、任意地點的操作。

　　可根據用戶的實際需求和測試環境，進行定制化開發。

　　可自由切換采集主體，可以直接從靜電計讀取采集數據也可以從萬用表讀取采集數據。

　　可自動保存測試信息，方便隨時查詢。

　　系統支持測試數據自動保存為.csv、.txt等格式。

　　操作方便簡單，效率高，即使對不懂儀器的用戶來說也可直接用該系統控制儀器。

　　3、產品功能

　　3.1測試功能

　　AT-EM-K納米發電機程控軟件支持電壓、電流、電阻、電荷共四項測試功能，并支持實時數據與全部數據的圖像表征，勾選自動存儲可自動保存測試數據結果。

　　3.2兼容產品

　　AT-EM-K納米發電機程控軟件可兼容的靜電計：

　　.吉時利（Keithley）

圖1 Keithley靜電計

　　系統兼容Keithley 6517B、6514靜電計。

　　AT-EM-K納米發電機程控軟件可兼容的數字萬用表：

　　吉時利（Keithley）

圖2 Keithley萬用表

　　系統兼容Keithley DMM6500數字萬用表。

　　3.3硬件拓?fù)鋱D

　　納米發電機測試系統主要由工控機、靜電計、數字萬用表、測試線纜、通訊線纜組成，硬件拓?fù)鋱D如下所示：

圖3系統硬件拓?fù)鋱D

　　首先手動連接好測試所需通訊線纜和測試線纜。用靜電計對待測納米發電機進行測量采樣，然后通過靜電計內置的模擬輸出端口連接至萬用表對應的電壓測量端口，選擇合適的量程檔位，就可以對納米發電機電壓、電流等信號進行高速采集，并繪制對應的波形圖。

圖4信號連接圖

　　如圖將6517B或6514靜電計的模擬輸出口ANALOG OUTPUT端口接線到數字萬用表的電壓測量端口，數字萬用表通過USB接口線纜接到電腦USB接口。

　　3.4用戶使用流程圖

　　NS-EM靜電計程控軟件使用流程，如下圖所示：

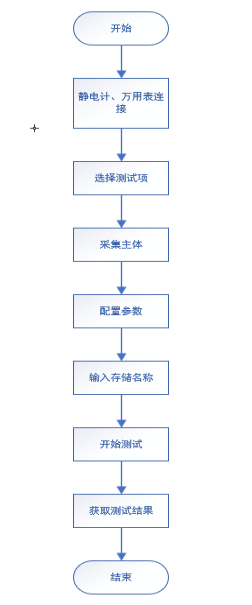

圖5使用流程圖
